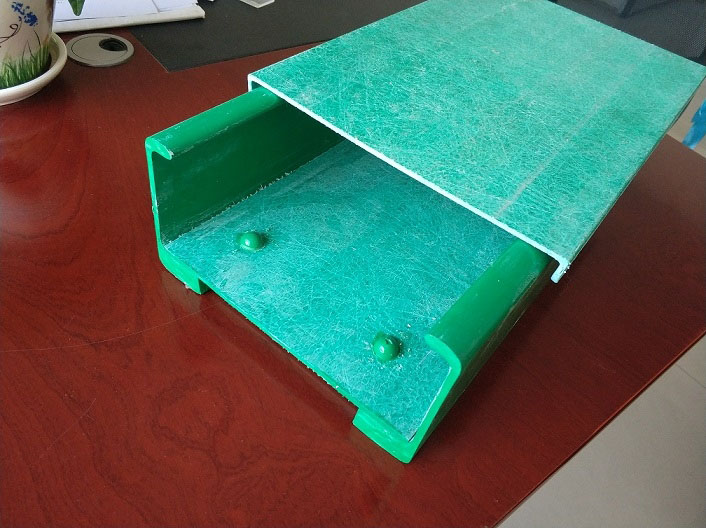

復合環氧樹脂橋架主要技術要求
1、橋架的材質：冷壓鋼板成型的金屬骨架，外部結合復合環氧樹脂，厚度要求：寬度≤300的橋架，產品厚度≥3.5mm；寬度>600的橋架，產品厚度≥4.5mm。
2、復合環氧樹脂橋架結構為多級分層式結構，包括金屬骨架層、結合層、保護層、主防腐防火層。
3、連接板等橋架附件都要采用內襯鋼板材質，以保證橋架強度的一致性和系統整體的穩定性和健壯性。
4、內襯鋼板截面與橋架截面保持一致。
5、橋架內襯鋼板材質應符合GB700標準中甲類3號鋼并符合GB716及GB912標準有關規定，金屬表面要經特殊處理（噴砂拋丸），以增大金屬基體與防腐材料的接觸面積，增強粘合力。
6、防腐層與金屬基體之間加軟質結合層，以防止金屬骨架與主防腐層因熱膨脹系數不同而脫層，保證使用30年不會與主防腐層脫層。
7、復合環氧樹脂橋架主防腐層外有高密度、防損傷，具有反射紫外線作用的保護層，且表面光滑美觀，以提高電纜橋架抗老化性能及使用壽命。
8、橋架增強層內襯的玻纖布纏繞時單側不少于2層，并采用三無（無堿、無蠟、無捻）無紡布編織而成。
9、橋架的任何端面、連接面及連接孔有防強腐蝕，防強外力的措施。
10、復合環氧樹脂橋架附件連接片、伸縮片、調寬片、調高片等附件均采用內襯鋼骨架的復合環氧樹脂型材料制作，并滿足支撐強度要求。連接螺栓采用不銹鋼螺栓，承載能力達120kg/m，提高防腐性能。
11、電纜橋架荷載設計安全系數不低于1.5（針對屈服點）。托架承受額定均布荷載時的相對撓度應不大于1/200。托架寬度≤800mm時額定均布荷載為200kg/m，托架>800mm時額定均布荷載為250kg/m（不包括屋外冰雪及風負載）。
12、電纜橋架安裝形式滿足單邊或雙邊支吊架空安裝、單邊或雙邊支座地面安裝形式。
13、槽式橋架采用梯級加底板結構，以提高橋架強度及穩定度。底板與梯級的連接要采用不銹鋼鉚釘鉚接，以提高鉚接強度。
14、梯級橫橙中心距不大于350mm，在盡量降低橋架自重的同時提高橋架的強度，保證滿足大跨距的需要。
15、復合環氧樹脂配料中，填料采用微粉級輕質氫氧化鋁，以減輕橋架自重，便于安裝和維修，同時，微粉級輕質氫氧化鋁是優質的阻燃材料，可以明顯提高橋架的阻燃性能。
16、復合環氧樹脂橋架所有連接、緊固件等都要求采用不銹鋼材料。
17、橋架長度的極限偏差范圍：長度為2000mm時為±2mm，4000mm時為±3mm。
18、橋架蓋板采用玻璃鋼材質，用扎帶固定，便于安裝。
19、橋架顏色為果綠色，表面處理、涂層質量應符合以下規定：
（1）、橋架加工形成后，斷面形狀應端正、無扭曲、彎曲、裂紋、邊緣毛刺等缺陷；（2）、復合環氧樹脂橋架的走線槽應光滑、平整、無損傷電纜絕緣的凸起和尖角；22、橋架高度為50mm、100mm時每端各4個連接孔，高度為150mm、200mm時每端各8個連接孔。
